磁力泵是理想的綠色化工裝備，它將對化工、石油化工、制藥和印染等生產企業的增產節支、防止污染、保護環境、安全生產和勞動保護等方面帶來較高的經濟效益和社會效益。安徽江南泵閥磁力離心泵包括CQB型磁力化工泵、ZCQ型磁力自吸泵和IMD大型氟塑料磁力驅動泵三種，其不同的結構和材料配置可用于各種性質，各種粘度介質的輸送。下面分別從產品特性、結構特點等方面來談?wù)?IMD磁力泵的優勢。

　　推薦閱讀：《不銹鋼磁力泵結構原理特點,有圖有真相!》

　　一、產品概述：

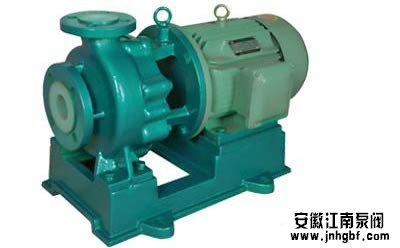

　　IMD氟塑料磁力驅動泵屬大功率高揚程氟塑料磁力驅動泵，泵的外型及安裝尺寸均按ISO國際標準設計制造，所有規格均為電機直聯式，由中間支架支撐，結構緊湊，拆卸方便，主要部件采用鋼襯F46，泵體強度高，采用高性能磁性材料“釹鐵硼”做內外磁體，隔離套采用進口非金屬材料制成，大大降低了磁渦流損耗，可輸送高濃度、密度大于1.9t/m3的強腐蝕性介質。驅動形式為磁力間接無解觸驅動，內外磁體間用隔離套隔離，使泵腔處于封閉狀態，從而防止了滴漏現象，絕不污染使用場地，特別適合于輸送強酸強堿性、強氧化性、易燃易爆性、揮發性介質。

　　IMD系列磁力泵卓越的性能、低廉的價格，已在很多項目上成為用戶替代價格昂貴、配件供應難的進口磁力泵的選擇對象。

　　二、設計特點：

　　IMD系列氟塑料磁力驅動泵在CQB磁力泵的設計基礎上，進一步加強了對泵體結構的改良，采用后拉式結構，一人便可輕松進行內部日常檢修和零件更換，無需拆卸管道，其巧妙的結構原理及穩定的工作性能已達到世界同類產品先進水平。

　　取消了軸封、整機都由穩定的靜密封代替?zhèn)鹘y(tǒng)的動密封，利用磁力耦合間接驅動進行介質得輸送。泵隔套整體采用高強度碳纖維材料制成，防止了磁渦流對泵的影響，并且在機組運行過程中，絕不會因部件碰撞產生火花，特別適宜在易燃、易爆、有毒的場所中使用。解決了滴漏的煩惱，絕不污染使用場地。由于泵的過流部分選用“氟塑料合金”制造。可連續輸送任意濃度的酸、堿、強氧化劑等腐蝕介質而毫不受損。

　　三、操作原理：

　　驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上，泵室封閉，通過磁力偶合間接驅動轉子組合上的葉輪旋轉進行介質的輸送。

　　四、泵體結構：

　　泵接觸液體部分是氟塑料，但外殼是金屬材料,故泵體足以承受管道的重量及抵受機械性沖擊。IMD系列磁力泵為電機直聯式，由中間支架支撐，安裝拆卸方便，結構緊湊、安全節能。
