電機聯軸器找正又叫找同心。泵、電機都安裝完之后，然后一項工作就是泵與電機找同心，也就是使泵與原動機的軸心在同一直線上，使之在運轉中不致使振動。

　　推薦閱讀：《電機日常檢查與維護,你做對了嗎?》

　　1、泵對中的重要性

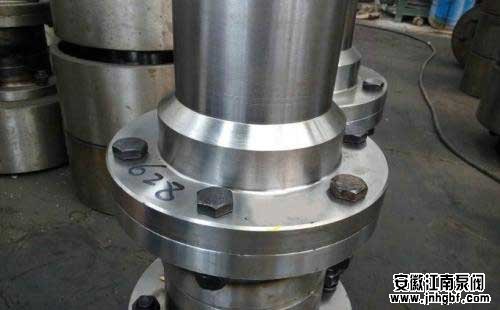

　　泵和電機的聯軸器所銜接的兩根軸的旋轉核心應嚴厲的同心，聯軸器在安裝時必需準確地找正、對中，否則將會在聯軸器上引起很大的應力，并將重大地影響軸、軸承和軸上其余整機的畸形工作，甚至引起整臺機器和基本的振動或破壞等。因而，泵跟電機聯軸器的找恰是安裝和檢驗進程中很主要的工作環節之一。

　　2、聯軸器找正是偏移情況的剖析


　　在安裝新泵時，對于聯軸器端面與軸線之間的垂直度能夠不作檢討，但安裝舊泵時，必定要細心地檢查，發明不垂直時要調整垂直后再進行找正。個別情況下，可能碰到的有以下四種情況。

　　1)S1=S2，a1=a2 兩半靠背輪端面是處于既平行又同心的正確位置，這時兩軸線必須位于一條直線上。

　　2)S1=S2，a1≠a2 兩半靠背輪端面平行但軸線不同心，這時兩軸線之間有平行的徑向位移e=(a2-a1)/2。

　　3)S1≠S2，a1=a2 兩半靠背輪端面固然同心但不平行，兩軸線之間有角向位移α。

　　4)S1≠S2，a1≠a2 兩半靠背輪端面既不同心又不平行，兩軸線之間既有徑向位移e又有角向位移α。

　　聯軸器處于一種情況是咱們?cè)谡艺兄铝Φ竭_(dá)的狀況，而第二、三、四種狀態都不準確，需要我們進行調整，使其達到一種情形。

　　在安裝裝備時，首先把從念頭(泵)裝置好，使其軸線處于程度地位，而后再安裝自動機(電機)，所以找正時只須要調整主動機，即在主動機(電機)的支腳下面加調整墊面的方式來調節。

　　3、找正時測量調節方法

　　下面重要先容在檢修過程中常用的兩種測量調整方法，依據測量工具不同可分為：

　　1)利用刀形尺和塞尺測量聯軸器的不同心和應用楔形空隙軌或塞尺丈量聯軸器端面的不平行度，這種方法實用于彈性聯接的低轉速、精度請求不高的設備。

　　2)利用百分表及表架或?qū)Ｓ谜艺ぞ邷y(cè)量?jī)陕?lián)軸器的不同心及不平行情況，這種方法適用于轉速較高、剛性聯接和精度要求高的滾動設備。

　　留神：

　　1)在用塞尺和刀形尺找正時，聯軸器徑向端面的名義上都應當平坦、潤滑、無銹、無毛刺。

　　2)為了看清刀形尺的光芒，應用手電筒。

　　3)對終極測量值，電機的地腳螺栓應是完全緊固，無一松動。

　　4)用專用工具找正時，作好統一記號，為防止測量數據誤差加大，并應把靠背輪均分為4-8個點，以便取到正確的數據。

　　5)作好記載使找正的重要一環。

　　加調整墊面時有以下辦法：

　　1)直(感)觀(教訓加、減墊)由于在檢修中，一些泵的找正并不完整具備良好的前提和工具，在調整時，老師傅的經驗會起到很大的作用(每次加、減墊都應斟酌電機螺栓的松緊狀態及其余量)。

　　2)盤算法

　?、?原始狀態

　　Ⅱ 抬高Δh

　?、?調節后的軸心線

　　(1)先打消聯軸器的高差

　　電機軸應向上用墊片抬高Δh，這是前支座A和后支座B應同時在座下加墊Δh。

　　(2)排除聯軸器的張口

　　在A、B支座下分辨增添不同厚度的墊片，B支座加的墊應比A支座的后一些。

　　總的調劑墊片的厚度為：前支座A：Δh+AC;后支座B：Δh+BD。

　　水泵聯軸器找中央偏差尺度(單位：mm)

　　轉速

　　剛性

　　彈性

　　≥3000

　　≤0.02

　　≤0.04

　　<3000

　　≤0.04

　　≤0.06

　　<1500

　　≤0.06

　　≤0.08

　　<750

　　≤0.08

　　≤0.10

　　<500

　　≤0.10

　　≤0.15

　　水泵聯軸器的端面間隔

　　大型

　　8-12mm

　　中型

　　6-8mm

　　小型

　　3-6mm

　　注意：

　　1)在用塞尺和刀形尺找正時，聯軸器徑向端面的表面上都應該平整、光滑、無銹、無毛刺。

　　2)為了看清刀形尺的光線，使用手電筒。

　　3)對于測量值，電機的地腳螺栓應是完全緊固，無一松動。

　　4)用專用工具找正時，作好同一記號，為避免測量數據誤差加大，并應把靠背輪均分為4-8個點，以便取到正確的數據。

　　5)作好記錄使找正的重要一環。

　　. .
