很多人不懂得什么是氟塑料自吸泵，也不懂得他的構造是如何設計的，我們較多化工工況，有從下往上吸的狀況，這個時候，我們?nèi)绻o泵加上底閥，每次進行灌水，是非常麻煩的一件事，而且傳輸?shù)乃釅A具有很強的腐蝕性，也不適用這樣操控。這種狀況下，我們通常都會推薦客戶應用氟塑料自吸泵，那么氟塑料自吸泵的吸上工作原理是什么樣的?他是什么樣的構造呢?下面帶大伙認識它的構造和工作原理。

　　相關文章推薦：《問：氟塑料自吸泵怎么選擇,價格經濟又實惠?》

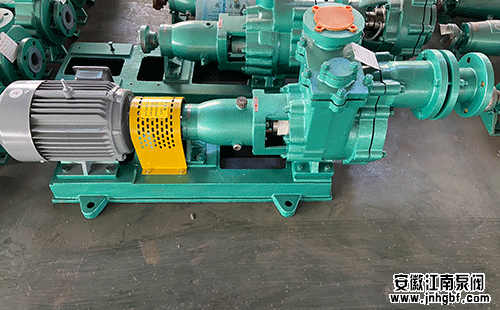

　　以FZB系列氟塑料自吸泵為例，他是由前蓋，儲液室，蝸室，汽液分離室，驅動部件等構成，在開機前，泵里面要先灌入一部分介質到儲液室，然后接通管線，注意要切實保持進口管路內不可以漏汽，此時開機，開機后，轉動的葉輪將儲液室的介質抽走，使泵的入口產生真空，這個時候，由于進口沒有連續的介質供給，被甩出的介質在重力的影響下流到泵腔內與氣體混合，接著又被葉輪甩出，汽體被分離，介質被回流，就這樣，不斷的旋環排汽，直到進口的汽體被排凈后，介質被完全吸入泵腔，從而達到自吸。

　　氟塑料自吸泵按作用原理分為以下幾類：

　　1.氣液混合式(包括內混式和外混式);

　　2.水環輪式;

　　3.射流式(包括液體射流和氣體射流)。

　　氣液混合式自吸泵的工作過程：由于自吸泵泵體的特殊結構，水泵停轉后，泵體內存有一定量的水，泵再次啟動后由于葉輪旋轉作用，吸入管路的空氣和水充分混合，并被排到氣水分離室，氣水分離室上部的氣體溢出，下部的水返回葉輪，重新和吸入管路的剩余空氣混合，直到把泵及吸入管內的氣體全部排出，完成自吸，并正常抽水。

　　水環輪式自吸泵是將水環輪和水泵葉輪組合在一個殼體內，借助水環輪將氣體排出，實現自吸。當泵正常工作后，可通過閥截?cái)嗨h(huán)輪和水泵葉輪的通道，并且放掉水環輪內的液體。射流式自吸泵，由離心泵和射流泵(或噴射器)組合而成，依靠噴射裝置，在噴嘴處造成真空實現抽吸。

　　運轉工作原理：

　　氟塑料自吸泵均使用軸向回液的泵體構造。

　　氟塑料自吸泵泵體由吸入室、儲液室、渦卷室、回液孔、汽液分離室等構成，自吸式泵正確起動后，葉輪將吸入室所存的介質及吸入管線中的氣體一起吸入，并在葉輪內得以完全混合，在離心式力的作用，介質夾帶著汽體向渦卷室外緣流動，在葉輪的外緣上造成有一定厚度的白色泡沫帶及迅速轉動液環。

　　汽液混合體經過擴散管進入汽液分離室。

　　此時，由于流速突然減低，較輕的汽體從混合汽液中被分離出來，汽體經過自吸式泵體吐口繼續上升排出。

　　脫汽后的介質回到儲液室，并由回流孔再次進入葉輪，與葉輪內部從吸入管線中吸入的汽體再次混合，在迅速轉動的葉輪作用下，又流向葉輪外緣......。

　　隨著這個流程周而復始的進行下去，吸入管線中的氣體不斷減少，直到吸盡汽體，完成自吸式流程，泵便投入正確作業。

　　在一些泵的軸承體底部還設有冷卻室。當軸承發熱引起軸承體溫升超出70度時，可在冷卻室處經過任何一只冷卻液管接頭，注入冷卻液循環冷卻。

　　氟塑料自吸泵內部預防介質由高壓區向低壓區泄露的密封機構是前后密封環，前密封環裝在泵體上，后密封環裝在軸承體上，當氟塑料自吸泵經長時間運作密封環磨壞到一定狀況，并影響到泵的效率和自吸式性能時，應給予調換。
